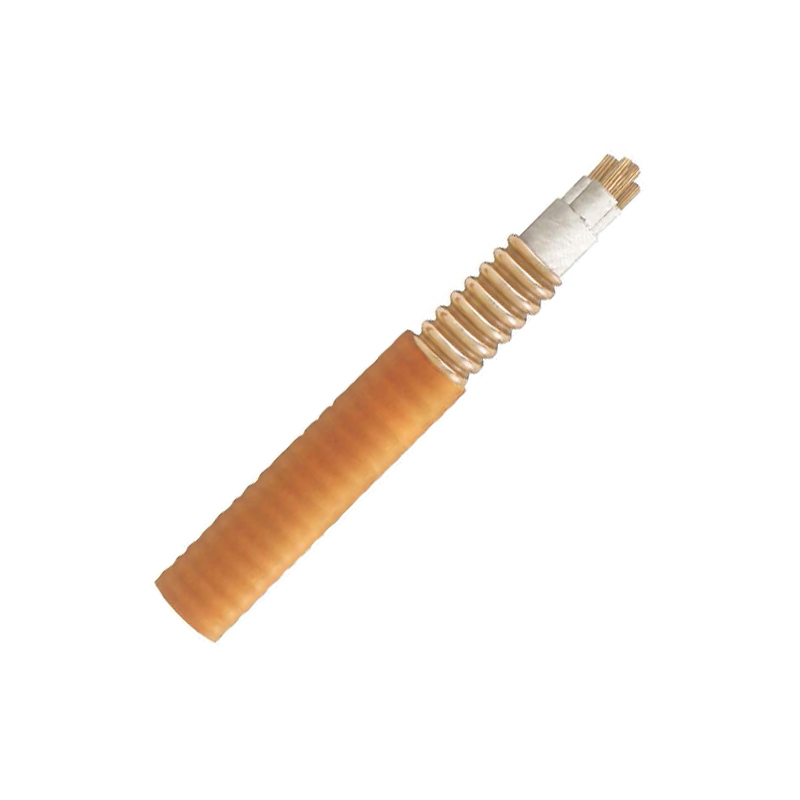

Cáp chống cháy linh hoạt vỏ đồng nhăn

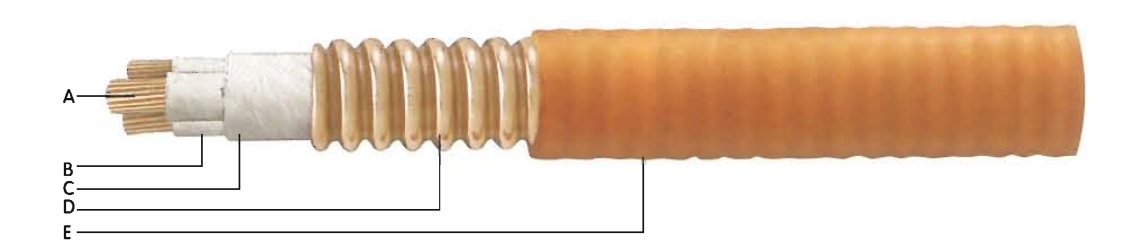

Cấu tạo các nếp nhăn vỏ bọc đồng cáp chống cháy linh hoạt
1. Dây dẫn cáp: được tạo thành từ các dây đồng bị mắc kẹt, có đặc tính uốn thuận lợi.
2. Lớp cách nhiệt: sử dụng vật liệu cách nhiệt vô cơ chịu nhiệt độ cao.
3. Vỏ đồng: vật liệu đồng, thông qua gia công đặc biệt, có đặc tính uốn thuận lợi, được sử dụng làm dây PE.
4. Vỏ ngoài: được làm bằng vật liệu nhựa ít khói không độc hại, có khả năng chống ăn mòn thuận lợi.

Model cáp chống cháy vỏ đồng mềm dẻo

Ví dụ:1:YTTW 4×50
Nó có nghĩa là cáp chống cháy linh hoạt có vỏ bọc bằng đồng 4 nếp nhăn có diện tích mặt cắt 50 mm.
Ví dụ:2:YTTW4×(1×150)
Nó có nghĩa là cáp chống cháy linh hoạt có vỏ bọc bằng đồng 4 nếp nhăn, lõi đơn có tiết diện 150 mm.

Đặc tính chống cháy của cáp chống cháy vỏ đồng mềm dẻo
1. Theo tiêu chuẩn quốc gia, thử nghiệm đặc tính của phương pháp thử nghiệm chống cháy dây và cáp chống cháy, theo GB12666.6
Kính A, bánh cháy với nhiệt độ ngọn lửa 950oC, đặt điện áp 750V giữa pha và pha và giữa pha và vỏ ngoài, nó có thể chịu được trong 90 phút mà không bị hỏng.
Loại B, cháy trong lửa với nhiệt độ ngọn lửa 750-800oC, đặt điện áp 750V giữa pha và pha và giữa pha và vỏ bọc, nó có thể chịu được trong 90 phút mà không bị hỏng.

2. Theo tiêu chuẩn BS 6378, cáp chống cháy mềm vỏ đồng nhăn đáp ứng các yêu cầu sau:

Loại A 650oC 3h

Lớp B750oC 3h

Lớp C950oC 3h

Lớp S950oC 20 phút

Ưu điểm của cáp chống cháy vỏ đồng mềm dẻo

1. Đặc tính chống cháy tuyệt vời, xếp hạng chống cháy không chỉ đáp ứng tiêu chuẩn quốc gia GB12666.6:categoryA950oC 90 phút mà còn đáp ứng tiêu chuẩn BS6387-1994 của Vương quốc Anh: loại AC950oC 3h; loại B750oC3h; loại C950oC3h; trong khi đó, nó cũng có thể chịu được nước phun hoặc tấn công cơ học;
2. Chiều dài liên tục dài: chiều dài có thể đáp ứng nhu cầu về chiều dài cung cấp điện bất kể cáp lõi đơn hoặc đa lõi và chiều dài liên tục của mỗi cáp có thể dài tới 1.000m.
3. Diện tích mặt cắt lớn, diện tích mặt cắt của cáp một lõi đạt 630mm。 và diện tích mặt cắt của cáp đa lõi đạt 70mm2;
4. Đặc tính linh hoạt, cáp có thể được quấn trên cuộn cáp, với bán kính uốn 6-10D, (D là đường kính ngoài của cáp);
5. Không độc hại khi đốt, sử dụng vật liệu vô cơ (vật liệu không cháy) để cách nhiệt, quá trình đốt cháy sẽ không tạo ra bất kỳ khí độc hại hoặc ô nhiễm thứ cấp nào, đây là sản phẩm bảo vệ môi trường;
6. Khả năng quá tải cao, cáp không chỉ có khả năng mang dòng cao mà còn có khả năng quá tải lớn. Phù hợp với yêu cầu về dây. Nhiệt độ bề mặt của cáp thường là 70oC, nếu nó không bị chạm hoặc không tiếp xúc với vật liệu xây dựng dễ cháy, nhiệt độ của vỏ cáp có thể tăng lên 105oC. Khi gặp tình trạng quá tải. Nhiệt độ làm việc dài hạn 10ng của cáp chống cháy có thể đạt tới 250oC;
7. Đặc tính chống ăn mòn, cáp chống cháy cách điện hữu cơ đôi khi yêu cầu ống nhựa hoặc ống sắt, ống nhựa có thể bị hư hỏng và ống sắt dễ bị rỉ hoặc ăn mòn. Nhưng cáp chống cháy có vỏ bọc bằng đồng và ống cần ít hơn, ngoài ra, vỏ bọc đồng có khả năng chống ăn mòn thuận lợi;
8. Không bị nhiễu điện từ, khi nối dây trong cùng một trục thẳng đứng với dây thông tin và dây điều khiển, do được che chắn bằng vỏ đồng, cáp chống cháy sẽ không gây nhiễu cho dây hoặc cáp đơn và điều khiển;
9. An toàn thuận lợi, nó có thể cung cấp điện và khởi động thiết bị chữa cháy thông thường trong ngọn lửa, giảm thiệt hại do hỏa hoạn. Bên cạnh đó, nó đáng tin cậy cho sự an toàn của con người, vì vỏ đồng của nó là một loại dây dẫn tốt, là dây PE nối đất tốt nhất và bao phủ toàn bộ cáp, Tuổi thọ lên tới 100 năm;
10. Tuổi thọ dài, khả năng chịu nhiệt độ cao và khả năng chống suy thoái của vật liệu cách điện vô cơ, tuổi thọ của nó gấp nhiều lần so với cáp cách điện hữu cơ, trong điều kiện làm việc bình thường, tuổi thọ của nó có thể dài bằng tuổi thọ của các tòa nhà;
11. Vận chuyển và đóng gói các loại cáp chống cháy linh hoạt bằng vỏ đồng có nếp nhăn bao gồm các phụ kiện lắp đặt rất đơn giản, gần giống như các loại cáp thông thường;
12. Hiệu quả kinh tế thuận lợi, do quy trình sản xuất tiên tiến và lắp đặt đơn giản, tổng chi phí của cáp chống cháy vỏ bọc đồng có nếp nhăn thấp hơn nhiều so với cáp cách điện khoáng trong cùng điều kiện.

Đặc tính điện của cáp chống cháy vỏ đồng mềm dẻo
1. Điện áp định mức: 0,6/1kV
2. Dòng định mức: lõi đơn 25A-1.800A, đa lõi 16A-500A;
3. Điện trở cách điện: điện trở cách điện ≥1000MQ · km. Chiều dài cáp nhỏ hơn 100m thì điện trở cách điện ≥10000MQ。
4. Điện áp chịu được tần số nguồn: đặt điện áp 2.000V và 2.500V giữa pha và pha cũng như vỏ pha và đồng của cáp 500V và 750V tương ứng, chúng có thể chịu được trong 15 phút mà không bị hỏng.

Hỏi: Sản phẩm được ứng dụng chủ yếu trong những ngành nào và ai là khách hàng chính?

Áp dụng trong điện, đường sắt, hàng không vũ trụ và các ngành công nghiệp khác; các khách hàng lớn bao gồm State Grid, Tập đoàn Đường sắt Trung Quốc, Sinopec và Cục Kỹ thuật Xây dựng Thứ ba Trung Quốc.

Hỏi: Trình độ của thiết bị sản xuất và thử nghiệm là gì?

Công ty sở hữu hơn 280 bộ thiết bị sản xuất hạng nhất (ví dụ: dây chuyền sản xuất liên kết ngang 500kV dọc của Đức) và hơn 120 bộ thiết bị thử nghiệm (ví dụ: hệ thống thử nghiệm điện áp cao 700kV của Hoa Kỳ), cùng với hệ thống giám sát thông minh, đảm bảo công nghệ thiết bị hàng đầu.

Hỏi: Công ty chủ yếu sản xuất những loại sản phẩm cáp nào?

Công ty chuyên về ba loại chính: cáp điện từ 220kV trở xuống, cáp thiết bị điện và dây dẫn trần. Điều này bao gồm hơn 100 loại sản phẩm và hơn 40.000 thông số kỹ thuật, bao gồm cáp điện áp cao và cáp chuyên dụng (như loại chống cháy và chống cháy).

Hỏi: Quy mô của công ty là bao nhiêu và nhân viên kỹ thuật chiếm bao nhiêu phần trăm?

Với vốn đăng ký 308 triệu nhân dân tệ và tổng tài sản 3,2 tỷ nhân dân tệ, công ty hoạt động trên cơ sở rộng 160.000 mét vuông. Công ty có gần 600 nhân viên, trong đó nhân viên kỹ thuật có chức danh chuyên môn trung cấp trở lên chiếm 30% lực lượng lao động. Công ty được xếp hạng trong số 50 nhà sản xuất cáp hàng đầu Trung Quốc.

Hỏi: Công ty TNHH Cáp Giang Tô Dongfeng được thành lập khi nào và trình độ cốt lõi của nó là gì?

Được thành lập vào năm 1988, nó là “Doanh nghiệp công nghệ cao quốc gia” và “Nhà máy xanh quốc gia” và cũng đã được chứng nhận là “Doanh nghiệp chuyên môn, tinh tế, khác biệt và sáng tạo của tỉnh Giang Tô”, “Doanh nghiệp tín dụng AAA” và “Doanh nghiệp làm hài lòng khách hàng quốc gia”.
